高壓清洗機柱塞泵排液閥芯的結構優化

時間：2013-03-01     來源： http://www.dygqhm.com

柱塞泵是高壓清洗機的壓力發生裝置，而排液閥芯則是柱塞泵的一個核心部件。由於排液閥芯對柱塞泵的運行情況有直接的聯係，所以蘑菇视频在线观看免费對排液閥芯進行應力分析，從而找出排液閥芯的應力分布情況和危險部位，以便根據分析結果優化排液閥芯的設計，降低應力最大值，提高高壓清洗機的可靠性和使用壽命。下麵蘑菇视频在线观看免费主要介紹高壓清洗機柱塞泵排液閥芯的結構優化。

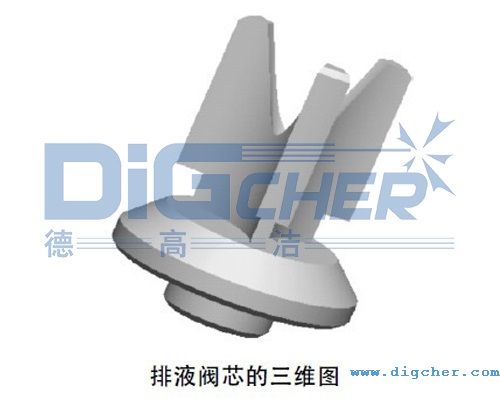

排液閥芯的三維示意圖

高壓清洗機柱塞泵排液閥芯的結構優化：

排液閥芯的位移屬於小變形範圍，滿足設計的要求，這裏不做考慮。但是排液閥芯的最大應力大於屈服強度，這是非常危險的，容易在生產中造成不良的後果，所以要對排液閥芯進行結構上的優化設計。以避免出現失效的情況，提高閥芯的運行可靠性。

高壓清洗機柱塞泵的工作原理示意圖

蘑菇视频在线观看免费對上圖中排液閥芯的Φ2.5mm孔的深度值和對115°的角度進行分析，選擇將孔的深度由5mm變為6.2mm，將115°的角度變為120°，通過優化，得出排液閥芯優化後的應力雲圖和位移雲圖。

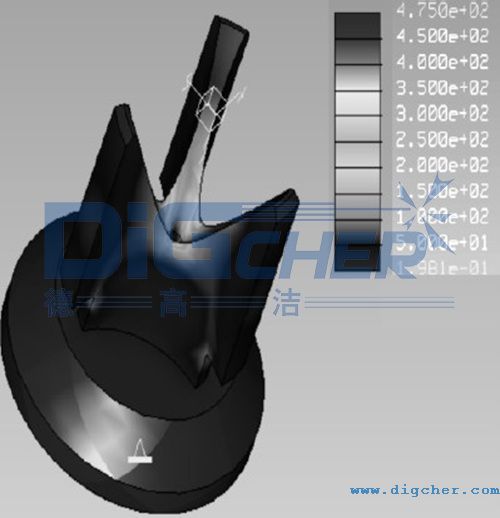

柱塞泵排液閥芯優化後的應力雲圖

                柱塞泵排液閥芯優化後的應力雲圖

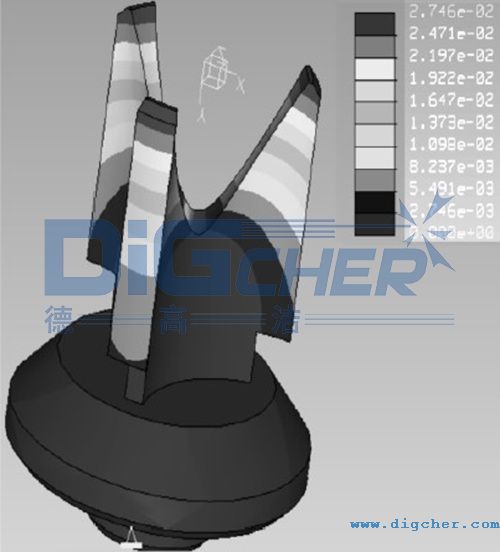

柱塞泵排液閥芯優化後的位移雲圖

                柱塞泵排液閥芯優化後的位移雲圖

通過優化，最大的應力由原來的558.7MPa下降為475MPa，最大的位移為0.027mm，屬於小位移，滿足工作條件。

排液閥芯作為高壓清洗機柱塞泵的關鍵零部件，設計的可靠性非常重要。我們通過專業軟件對排液閥芯進行分析，獲得排液閥芯的應力與位移的變化情況，得出排液閥芯的最大應力大於屈服強度，在不改變柱塞泵的整體裝配性的前提下，對其優化，優化後排液閥芯的最大應力和最大位移滿足設計的要求，從而解決了該型號的高壓清洗機柱塞泵的排液閥芯V型部位經常出現斷裂的問題。
