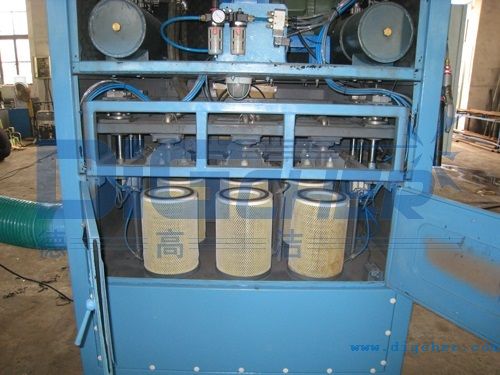

工業脈衝布袋式除塵器噴吹係統構造介紹
時間：2015-10-19 14:27:46作者：LeeZhou來源：德高潔清潔設備
脈衝噴吹係統由脈衝控製儀、控製閥、脈衝閥、噴射管組成。電磁脈衝閥一端接壓縮空氣包，一端接噴射管，其背壓管接控製閥。控製閥由脈衝控製儀控製，當脈衝控製儀無信號輸出時，控製閥排氣口被封住，脈衝閥處於關閉狀態；當脈衝控製儀發出信號時，控製閥將脈衝閥開啟，壓縮空氣由氣包通過脈衝閥經噴射管的噴孔噴入文氏管，同時產生誘導氣流實現脈衝清灰。下麵主要介紹各組成部件：
一、脈衝控製儀
脈衝控製儀是脈衝布袋式除塵器的主要控製設備。通過調整脈衝周期和脈衝寬度來保證除塵器的正常運行，其性能好壞直接影響脈衝布袋式除塵器的清灰效果和使用。
脈衝控製儀有電動控製、氣動控製和機械控製三種。常用的為WMK型無觸點脈衝控製儀、QMY型氣動脈衝控製儀和三軸式機械脈衝控製儀。這些脈衝控製儀都由人工給定脈衝周期，定時噴吹，稱為定時控製。為避免噴吹次數過多，減少壓縮空氣、脈中閥膜片、除塵布袋等不必要的損傷，可采用自動調節清灰製度的定阻清灰控製，以改善和提高脈衝布袋式除塵器的技術經濟性能。
1、WMK型無觸點脈衝控製儀
WMK型無觸點脈衝控製儀分為兩種：WMK-2型為掛式，適合安裝於除塵器旁，WMK-3型為台式，適合安裝於主控室內，目前大部采用WMK-2型。
脈衝時間、脈衝周期可根據需要進行調節。脈衝時間調節範圍為0.03～0.2s，脈衝周期調節範圍為1～30s。該控製儀可在-20～50℃、大氣相對濕度85%、電壓220V±15、頻率50Hz下正常工作，它有十根輸出線和一根公用線，每根輸出線最多控製2個電磁閥。消耗功率為40W。配備這種脈衝控製儀的脈衝布袋除塵器使用最為普遍。
2、DMY型氣動脈衝控製儀
DMY型氣動脈衝控製儀同樣分為兩種：一是由過濾減壓器、脈衝源、分配器組成的QMY-20K型和QMY-40K型，另一種是由過濾減壓器、電磁閥、雙輸出脈衝源組成的QMY-4K型。
該儀器可在溫度-20～50℃和有粉塵、振動、爆炸危險的場合下工作，脈衝周期可調範圍為30～300s。這種控製儀在空氣控式脈衝布袋式除塵器應用不多。
3、三軸式機械脈衝控製儀
該儀器由電機、減速機、快凸輪組、慢凸輪組、聯杆機構和控製閥組成。其規格有4～24位輸出共8種。
該控製儀脈衝周期不能調節，脈衝時間由控製閥的調整旋鈕和調整螺絲調節控製閥的高低來實現。這種機械控製脈衝布袋式除塵器使用更少。
4、AL-3型電控儀
該儀器是采用定工作點自動控製方式；即把設計除塵器時確定的壓力損失值作為控製儀的工作點。運行中，當脈衝布袋式除塵器阻力達到這一值時，電控儀便發出信號進行噴吹。噴吹周期完全由除塵器阻力的變化速度來決定。
當除塵器阻力上升到預定值時，光電轉換部分發出信號，按順序觸發可控製電路，使除塵器的電磁閥開啟，進行脈衝噴吹清灰。各閥輪流開啟噴吹一次後，脈衝分配器即關出信號，使振蕩器停止工作。待壓力損失再次達到預定值後，重複上述操作。AL-3型電控儀還配有脈衝閥故障顯示和自動報警裝置。當布袋式除塵器阻力超過設定值而達到極限時，即發出報警信號。
采用該電控儀，可合理減少噴吹次數，因此能大大節省電力消耗和壓縮空氣用量。例如：對72袋脈衝除塵器，其噴吹次數比定時控製減少四倍，膜片更換次數可減少五倍，大大延長了除塵濾袋與膜片的使用壽命。這種控製儀的應用日趨成熟和廣泛。
二、控製閥
控製閥是用來開閉或切換氣路的閥門。電控脈衝儀使用的是電磁閥，下麵主要介紹電磁閥。
電磁閥是電控脈衝布袋除塵器噴吹係統的控製閥。常用的為KXD-1型電磁閥。當線圈不通電時，活動鐵芯在彈簧的壓力作用下使進氣口和排氣口不通。當電動脈衝控製儀發來信號使線圈通電後，鐵芯被吸上，打開進、排氣口通道，脈衝閥背壓室泄氣，進行脈衝噴吹；當信號消失後，鐵芯在彈簧作用下複位。
脈衝電磁閥的工作介質為清潔空氣，工作壓力0～8kg/cm²，使用電壓為直流100V，電流強度180～220mA，開閥能力為額定電壓的85%。工作環境溫度不超過40℃時，它能連續工作40萬次，經清潔處理後仍可繼續使用。
三、脈衝閥
脈衝閥和電磁閥連用，作為脈衝控製器的執行機構，實現脈衝清灰，使濾袋“再生”，恢複過濾性能。
直通閥比直角形脈衝閥壓力損失可降低40%～70%，布袋式除塵器的噴吹壓力可降低，因而可在較低的噴吹壓力下工作。
一、脈衝控製儀
脈衝控製儀是脈衝布袋式除塵器的主要控製設備。通過調整脈衝周期和脈衝寬度來保證除塵器的正常運行，其性能好壞直接影響脈衝布袋式除塵器的清灰效果和使用。
脈衝控製儀有電動控製、氣動控製和機械控製三種。常用的為WMK型無觸點脈衝控製儀、QMY型氣動脈衝控製儀和三軸式機械脈衝控製儀。這些脈衝控製儀都由人工給定脈衝周期，定時噴吹，稱為定時控製。為避免噴吹次數過多，減少壓縮空氣、脈中閥膜片、除塵布袋等不必要的損傷，可采用自動調節清灰製度的定阻清灰控製，以改善和提高脈衝布袋式除塵器的技術經濟性能。
1、WMK型無觸點脈衝控製儀
WMK型無觸點脈衝控製儀分為兩種：WMK-2型為掛式，適合安裝於除塵器旁，WMK-3型為台式，適合安裝於主控室內，目前大部采用WMK-2型。
脈衝時間、脈衝周期可根據需要進行調節。脈衝時間調節範圍為0.03～0.2s，脈衝周期調節範圍為1～30s。該控製儀可在-20～50℃、大氣相對濕度85%、電壓220V±15、頻率50Hz下正常工作，它有十根輸出線和一根公用線，每根輸出線最多控製2個電磁閥。消耗功率為40W。配備這種脈衝控製儀的脈衝布袋除塵器使用最為普遍。
2、DMY型氣動脈衝控製儀
DMY型氣動脈衝控製儀同樣分為兩種：一是由過濾減壓器、脈衝源、分配器組成的QMY-20K型和QMY-40K型，另一種是由過濾減壓器、電磁閥、雙輸出脈衝源組成的QMY-4K型。
該儀器可在溫度-20～50℃和有粉塵、振動、爆炸危險的場合下工作，脈衝周期可調範圍為30～300s。這種控製儀在空氣控式脈衝布袋式除塵器應用不多。
3、三軸式機械脈衝控製儀
該儀器由電機、減速機、快凸輪組、慢凸輪組、聯杆機構和控製閥組成。其規格有4～24位輸出共8種。
該控製儀脈衝周期不能調節，脈衝時間由控製閥的調整旋鈕和調整螺絲調節控製閥的高低來實現。這種機械控製脈衝布袋式除塵器使用更少。
4、AL-3型電控儀
該儀器是采用定工作點自動控製方式；即把設計除塵器時確定的壓力損失值作為控製儀的工作點。運行中，當脈衝布袋式除塵器阻力達到這一值時，電控儀便發出信號進行噴吹。噴吹周期完全由除塵器阻力的變化速度來決定。
當除塵器阻力上升到預定值時，光電轉換部分發出信號，按順序觸發可控製電路，使除塵器的電磁閥開啟，進行脈衝噴吹清灰。各閥輪流開啟噴吹一次後，脈衝分配器即關出信號，使振蕩器停止工作。待壓力損失再次達到預定值後，重複上述操作。AL-3型電控儀還配有脈衝閥故障顯示和自動報警裝置。當布袋式除塵器阻力超過設定值而達到極限時，即發出報警信號。
采用該電控儀，可合理減少噴吹次數，因此能大大節省電力消耗和壓縮空氣用量。例如：對72袋脈衝除塵器，其噴吹次數比定時控製減少四倍，膜片更換次數可減少五倍，大大延長了除塵濾袋與膜片的使用壽命。這種控製儀的應用日趨成熟和廣泛。
二、控製閥
控製閥是用來開閉或切換氣路的閥門。電控脈衝儀使用的是電磁閥，下麵主要介紹電磁閥。
電磁閥是電控脈衝布袋除塵器噴吹係統的控製閥。常用的為KXD-1型電磁閥。當線圈不通電時，活動鐵芯在彈簧的壓力作用下使進氣口和排氣口不通。當電動脈衝控製儀發來信號使線圈通電後，鐵芯被吸上，打開進、排氣口通道，脈衝閥背壓室泄氣，進行脈衝噴吹；當信號消失後，鐵芯在彈簧作用下複位。
脈衝電磁閥的工作介質為清潔空氣，工作壓力0～8kg/cm²，使用電壓為直流100V，電流強度180～220mA，開閥能力為額定電壓的85%。工作環境溫度不超過40℃時，它能連續工作40萬次，經清潔處理後仍可繼續使用。
三、脈衝閥
脈衝閥和電磁閥連用，作為脈衝控製器的執行機構，實現脈衝清灰，使濾袋“再生”，恢複過濾性能。
直通閥比直角形脈衝閥壓力損失可降低40%～70%，布袋式除塵器的噴吹壓力可降低，因而可在較低的噴吹壓力下工作。
